南京奥伯尔环保设备有限公司
搅拌机产品技术说明书
详细描述:

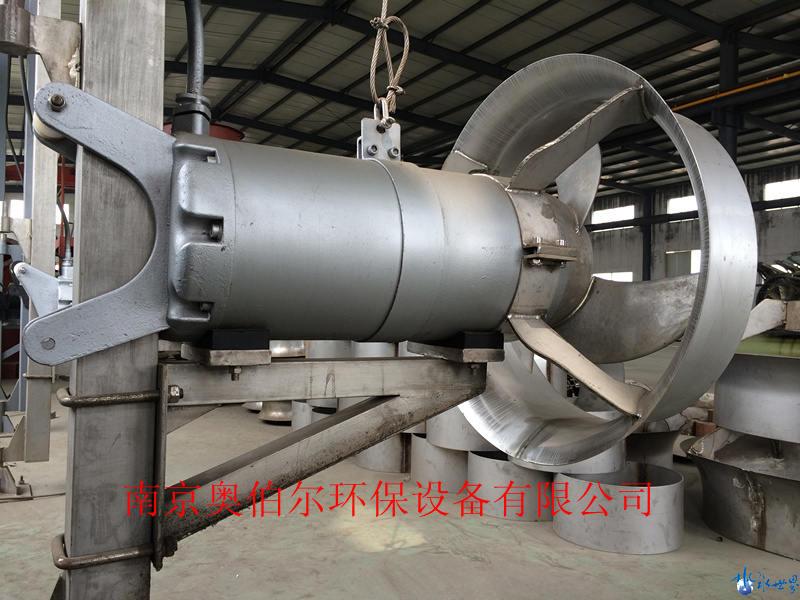

QJB型潜水搅拌机作为水处理工艺中的关键设备之一，在水处理工艺流程中，可实现生化过程中固液二相流和固液气三相流的均质、流动的工艺要求。它由潜水电机、叶轮和安装系统等组成。潜水搅拌机为直联式结构。它与传统的大功率电机通过减速机降速相比，具有结构紧凑、能耗低、便于维护保养等优点。叶轮经过精铸或冲压成型，精度高、推力大、流线性造型简洁美观。该系列产品适用于需要固液搅拌、混合的场所。结构简图如下。
应用范围：
潜水搅拌机主要运用在市政和工业污水处理过程中的混合、搅拌和环流，也可用作景观水环境的养护设备，通过搅拌达到创建水流作用，改善水体质量，增加水中含氧量，有效阻止悬浮物沉积。
使用条件：
为了保证潜水搅拌机的正常工作，请正确选择工作环境和运行模式。
最高介质温度不超过40℃；
介质的pH值范围：5~9；
介质密度不超过1150Kg/m3;
潜水深度不超过20m。
特别提示：
潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性及高温的环境中工作。针对特殊环境下的要求，我公司可为用户提供特殊设计。
性能参数:
潜水搅拌机在额定电压为380伏,频率为50Hz的性能参数如下表：
型号 电机功率（kW） 额定电流（A） 叶轮转速（r/min） 叶轮直径（mm） 推力（N） 重量（Kg）
混
合
搅
拌
QJB0.85/8-260/3-740/C/S 0.85 3.2 740 260 163 55/65
QJB1.5/6-260/3-980/C/S 1.5 4 980 260 290 55/65
QJB2.2/8-320/3-740/C/S 2.2 5.9 740 320 582 88/93
QJB4/6-320/3-960/C/S 4 10.3 960 320 609 88/93
QJB1.5/8-400/3-740/C/S 1.5 5.2 740 400 600 74/82
QJB2.5/8-400/3-740/C/S 2.5 7 740 400 800 74/82
QJB3/8-400/3-740/C/S 3 8.6 740 400 920 74/82
QJB4/6-400/3-980/S 4 10.3 980 400 1200 74/82
QJB4/12-620/3-480/S 4 14 480 620 1400 190/206
QJB5/12-620/3-480/S 5 18.2 480 620 1800 196/212
QJB7.5/12-620/3-480/S 7.5 28 480 620 2600 240/256
QJB10/12-640/3-480/S 10 32 480 620 3300 250/266
注：1、上表混合搅拌系列中，“重量”一列所标的数值为含导流罩的重量；
2、电机绕组绝缘等级：F级，防护等级：IP68，电机工作制式：24小时连续工作。
选型参考:
潜水搅拌机的选型是一项比较复杂的工作，选型方案的正确与否直接影响到设备的正常使用，作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能，这个标准一般可用流速来确定。根据污水处理厂的不同工艺要求，搅拌机选型的最佳流速应保证在0.15~0.3m/s之间，如果低于0.15m/s的流速则达不到推流搅拌的效果，如果超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前，首先要确定潜水搅拌机运用在什么场所，如：污水池、污泥池还是生化池；其次是介质参数，如：悬浮物含量、温度、PH值等；还有水池的形状，水深甚至安装方式等都将对选型产生影响，同时还应考虑到节能因素，因为这将会影响到用户今后的运行成本。可参考下面的潜水搅拌机流场图。
为了满足在不同环境下都能达到最佳的搅拌功能，我们为用户提供了多种型号的潜水搅拌机，同时可提供选型服务
潜水搅拌机流场图:
安装方式及尺寸:
潜水搅拌机可以有多种安装方式，这里提供四种最通用的方式供选择，尺寸可参考下表。我公司还可以根据用户的要求作特殊设计。
型号Model A D B L H1min H2min 安装系统
Installation system
QJBO.85/8 φ48 360 330 630 500 110 I一1 、I一2
QJ81.5/6 φ48 360 330 630 500 110 I—1 、I一2
QJB2.2/8 口70 460 320 970 800 150 Ⅱ
QJB4/6 口70 460 320 970 800 150 Ⅱ
QJBl.5/8 口70 530 320 960 500 200 Ⅱ
QJB2.5/8 口70 530 320 960 500 200 Ⅱ
QJB3/8 口70 530 320 1010 800 200 Ⅱ
QJB4/6 口70 530 320 1010 800 300 Ⅱ
QJB4/12 口100 820 335 1150 1100 300 Ⅲ
QJB5/12 口100 820 335 1150 1100 300 Ⅲ
QJB7.5/12 口100 820 335 1280 1500 300 Ⅲ
QJBl0/12 口100 820 335 1280 1500 300 Ⅲ
注：1、潜水搅拌机的专用安装系统，可在无需排出池中污水的情况下，快速安装和拆卸潜水搅拌机；
2、安装系统I-1只适用于池深<4m，机型为QJBO.85／8和QJBl.5／6，且可在水平方向和垂直方向调节角度；当池深>4m时，应选用安装系统I-2型。
3、安装系统II、III导杆可沿水平方向绕导杆轴线旋转，最大转角为±60°；
4、当H>4m时需，在导杆中间添加一支撑架；
5、支撑架和下托架与池壁、池底均用膨胀螺栓或化学锚栓固定，无需预留孔；
系统ⅣSystem IV
6、客户定货时，请提供池深H及池型图，以便确定导杆尺寸和支撑架个数；
7、安装系统材质采用不锈钢和碳钢防腐可供选择；
8、多台搅拌机可共用一套起吊系统。
运行模式:
潜水搅拌机的安装定位对其搅拌效果有很大的影响，为了达到事半功倍的运行效果，我们建议用户按照专业设计人员的要求去做，要充分考虑到水池的形状，进出水的位置以及搅拌机的水流反射到构筑物向引起的涡流等情况，尽量减少短路循环和死角的产生，避免与池壁的撞击而降低流速。参照下面的运行模式图，可帮助您合理选择搅拌机和安装形式。
混合、搅拌系列:
潜水电机制造标准采用JB5119－91,防护等级IP68,绝缘等级F，B级温升，电源3相，380V±5%、50Hz±0.2 Hz。电机设有安全保护装置，采用正温度系数的热敏电阻保护，一旦电机过载或过热则自动切断电源。电机密封设有两类，一是O形密封圈的静密封，二是双端面机械密封的动密封。电机过载、过热、漏水应可通过信号传递到电器控制柜，通过信号灯给予提示。输出轴处装有耐腐蚀的硬质合金碳化钨（WCCR）机械密封，确保主机的防漏，使用寿命≥25000小时。输出轴采用不锈钢材质。正常工作状态下具有100000小时的使用寿命。
采用船舶螺旋桨水力推进理论，由计算机进行优化设计。整体式叶轮采用高强度耐腐蚀的合金整体铸成。
每台设备均配有支承架和起吊架，其水下部分采用不锈钢304方管和圆管（壁厚4mm）制成，水上部分采用不锈钢304材料。主机固定在导架上，导架有3只辊轮与方立柱的联接，并通过不锈钢钢丝绳与起吊架上的手动升降器来实现设备的升降。常工作时，导架应稳固地落在托架上。设备通过改变方立柱上分度盘的插销孔位，即可在120°的范围内调节主机的水平推流方向。起吊架可360°旋转，能方便地将主机起落在安装平台上。
可吊放主机，也可将主机提升至水上进行维护、保养。卷绕装置采用蜗杆传动，手摇方便，设有自锁机构。提升链采用不锈钢304钢丝绳。
螺栓、螺母、垫圈采用不锈钢304材质。
现场控制箱箱体材料采用碳钢(喷塑)，防护等级IP65，控制功能：现场启/停，紧急停车及指示，现场/MCC控制转换开关，指示灯、按钮、开关选用知名品牌，以上电气产品通过国家“3C”认证。
我公司在出厂前对每台搅拌器进行下列检查及试验，验证其符合设计性能要求及有关标准。
a. 首先检查螺旋桨、电机额定值和电气连接是否与客户的采购定单要求相符。
b. 针对潮湿含量或绝缘缺陷进行电机和电缆绝缘测试。
c. 组装好的搅拌器采用真空方式进行密封性能测试。
d. 在放入水中以前让搅拌器干运行以确定正确的旋转方向和机械完整性。空载运行2小时，传动平稳，无抖动现象。
e. 在设计工况条件下进行24小时的带负载运行以证明设备的稳定运行性。
f. 测试结束后，所有的测试数据均要由工程技术人员签字，说明已经对每台搅拌器进行了以上步骤，试验结果和记录应提交给买方，并在设备装船前完成。
我公司派技术代表到现场进行工作，指导安装、进行功能调试，进行启动前的培训和工作现场培训。
业主员工的培训将按照我公司与业主签订的合同执行。
我公司提交下列资料内容：
— 详细说明设备的性能参数并提供潜水搅拌器的搅拌性能曲线；
— 制造及质量保证设施；
— 设备的重量及荷载；
— 安装、运行和维修手册；
— 安装和操作方法的详细描述及安装精度规定；
— 试运转前的调试及检测要求；
— 电气控制箱的接线图及控制原理图。
—
潜水搅拌器安装示意图
安装系统III
— |
|
 |
|
|
|
|
|
|
|
|
